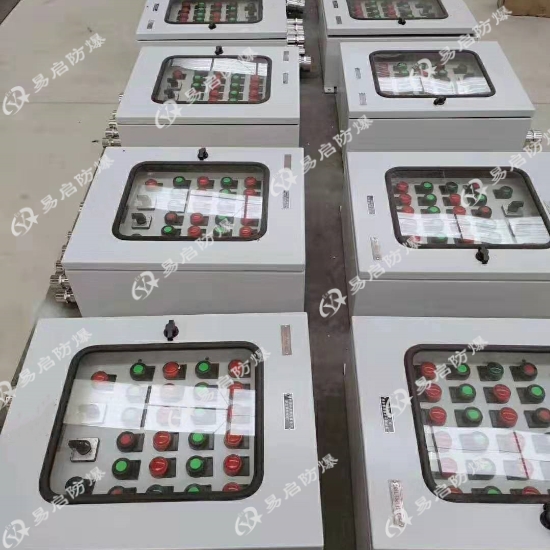

壁掛式粉塵防爆柜

BXK系列粉塵防爆電氣控制柜

——把“普通配電”裝進“防塵隔爆保險箱”，讓21/22區粉塵場所也能安全、**、智能運行。

Ex tD A21 IP65 T80 ℃ 認證 + 模塊化定制，10 A~800 A、0.75 kW~630 kW 全覆蓋，立/掛/移動/戶外四式安裝，即插即用。

一、產品定位

BXK系列粉塵防爆電氣控制柜是依據 GB3836.1、GB3836.2、GB3836.3、GB12476.1、GB12476.5 及 IEC60079、IEC61241 系列標準設計的成套設備，用于可燃性粉塵環境 21 區、22 區及**性氣體環境 1 區、2 區，實現對電機、照明、儀表、PLC、變頻器等負載的配電、控制、保護與監測 。

二、技術亮點

1. 雙重防爆認證

   ? 粉塵防爆：Ex tD A21 IP65 T80 ℃ Db

   ? 氣體防爆：Ex d e IIC T6 Gb（可選 IIB/IIC）

2. 超大功率/電流覆蓋

   ? 額定電流：10 A~800 A，短路關合電流 50 kA

   ? 電機功率：0.75 kW~630 kW，支持變頻、軟啟、雙電源 ATS

3. 高防護、強耐候

   ? 殼體：鋁合金壓鑄、碳鋼焊接或 304/316L 不銹鋼，WF2/C5-M 防腐，鹽霧 1000 h 無銹

   ? 防護等級：IP54/IP55/IP65/IP66（戶外雨棚/雨眉可選）

4. 模塊化定制

   ? 元件：施耐德、ABB、西門子、正泰、德力西等品牌任意選配

   ? 功能：按鈕、指示燈、電流/電壓表、PLC、觸摸屏、變頻器、軟啟動器、UPS、SPD 等**組合

5. 安裝方式多樣

   ? 立式、壁掛式、移動式、戶外雨棚式、左右/上下/三腔結構，尺寸完全按圖定制

三、技術參數（典型型號 BXK-T-400）

| 項目 | 參數 |

|---|---|

| 防爆標志 | Ex tD A21 IP65 T80 ℃ Db / Ex d e IIC T6 Gb |

| 額定電壓 | AC 220/380/415/460/660 V |

| 額定電流 | 400 A（** 800 A） |

| 短路分斷 | 50 kA |

| 防護等級 | IP65 |

| 防腐等級 | WF2 |

| 殼體材質 | 304 不銹鋼（可選鋁合金/碳鋼） |

| 工作溫度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃定制） |

| 安裝方式 | 立式/壁掛/移動/戶外 |

| 重量 | 150~650 kg |

四、典型應用場景

? 水泥廠：原料磨、煤磨、包裝機收塵器旁配電及控制

? 煤化工：煤粉制備、輸煤皮帶、除塵器風機軟啟動

? 糧食加工：筒倉、提升機、刮板機粉塵防爆控制

? 金屬加工：鋁鎂粉塵拋光車間、粉末噴涂線

? 醫藥/化工：原料藥粉碎、包衣機、干燥機粉塵區

? 港口/礦山：散糧碼頭、煤礦井下皮帶機、選煤廠除塵器

五、安裝與維護

1. 安裝：預埋基礎或膨脹螺栓固定→電纜溝或防爆軟管進線→接地跨接→通電調試

2. 維護：季度檢查密封圈、隔爆面、接地電阻；年度復測絕緣、更換老化元件

六、認證與服務

? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件

? 支持 OEM 開孔、噴涂、絲印、PLC 編程

? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享倉

BXK系列粉塵防爆電氣控制柜把“普通配電”裝進“防塵隔爆保險箱”，讓21/22區粉塵場所也能像主廠房一樣安全、靈活、智能地運行。
