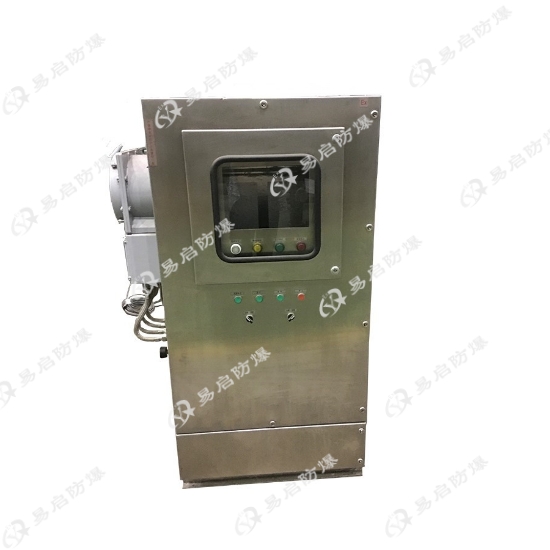

立柜式粉塵防爆柜

  • 廠家直銷

  • 質量保證

  • 誠信經營

  • 無憂售后

Ex tD A21 IP65 T80 ℃ 認證,100 A–800 A 一體落地柜,專為 21/22 區粉塵車間、筒倉、輸煤線等大功率設備提供集中配電、控制與保護。

服務熱線400-0377-080
1873-6619-221
  • 立柜式粉塵防爆柜

    ——“落地即安全”的大容量粉塵防爆解決方案


    Ex tD A21 IP65 T80 ℃ 認證,100 A–800 A 一體落地柜,專為 21/22 區粉塵車間、筒倉、輸煤線等大功率設備提供集中配電、控制與保護。


    一、產品定位

    立柜式粉塵防爆柜是依據 GB12476、GB3836 系列及 IEC61241 標準設計的落地式成套設備。它將斷路器、變頻器、軟啟動器、PLC、母排等元件整體裝入隔爆主腔 + 增安接線腔,底部落地、頂部可出風,適用于水泥、糧食、煤化工、金屬加工等存在可燃性粉塵(鋁粉、煤粉、面粉、木粉、纖維等)的 21 區、22 區場所。


    二、核心優勢

    1. 雙重防爆標志

       ? 粉塵防爆:Ex tD A21 IP65 T80 ℃ Db

       ? 氣體防爆:Ex d e IIC T6 Gb(可選 IIB/IIC)


    2. 大電流、大功率

       ? 額定電流 100 A/160 A/250 A/400 A/630 A/800 A

       ? 適配電機 15 kW–630 kW,內置變頻器、軟啟動、ATS 雙電源


    3. 高防護、強耐候

       ? 殼體:2 mm 冷軋鋼或 304/316L 不銹鋼,WF2/C5-M 防腐,鹽霧 1000 h 無銹

       ? 防護等級 IP65(標配),IP66(戶外雨棚型)


    4. 全正面維護

       ? 前門 180° 鉸鏈 + 快拆鎖扣,30 秒即可檢修內部元件

       ? 頂部可拆頂蓋,方便母排、銅排快速更換


    5. 模塊化定制

       ? 元件品牌:ABB、施耐德、西門子、正泰、德力西等任選

       ? 功能:按鈕、指示燈、觸摸屏、電流表、SPD、UPS、通訊模塊**組合


    三、技術參數(典型型號 BXKL-T-400)


    | 項目 | 參數 |

    |---|---|

    | 防爆標志 | Ex tD A21 IP65 T80 ℃ Db / Ex d e IIC T6 Gb |

    | 額定電壓 | AC 380/415/660 V |

    | 額定電流 | 400 A(** 800 A) |

    | 短路分斷 | 65 kA |

    | 防護等級 | IP65 |

    | 防腐等級 | WF2 |

    | 殼體材質 | 304 不銹鋼(可選碳鋼、鋁合金) |

    | 工作溫度 | -20 ℃~+40 ℃(-40 ℃~+60 ℃ 定制) |

    | 安裝方式 | 落地式(叉車孔 + 膨脹螺栓) |

    | 外形尺寸 | 800×600×2200 mm(可按圖非標) |

    | 重量 | 300–650 kg |


    四、安裝與散熱

    ? 落地四孔膨脹螺栓固定,底部電纜溝進線;

    ? 頂部可加裝強制排風或防爆空調,解決大功率發熱;

    ? 選配防雨棚、遮陽頂,戶外直接安裝。


    五、典型應用場景

    ? 水泥廠:原料磨、煤磨、水泥磨收塵器旁配電

    ? 糧食加工:筒倉、提升機、刮板機粉塵防爆控制

    ? 煤化工:煤粉制備、輸煤皮帶、除塵器風機軟啟動

    ? 金屬加工:鋁鎂粉塵拋光車間、粉末噴涂線

    ? 制藥/化工:原料藥粉碎、包衣機、干燥機粉塵區

    ? 港口/礦山:散糧碼頭、煤礦井下皮帶機、選煤廠除塵器


    六、安裝維護

    1. 安裝:預埋基礎→叉車就位→膨脹螺栓固定→電纜溝進線→接地跨接

    2. 維護:季度檢查密封圈、隔爆面;年度復測絕緣、更換老化元件


    七、認證與服務

    ? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件

    ? 支持 OEM 開孔、噴涂、絲印、PLC 編程

    ? 7×24 h 遠程診斷,48 h 現場響應,10 年備件共享倉


    立柜式粉塵防爆柜把大功率配電與粉塵防爆“裝進一只落地保險箱”,讓21/22區大設備也能像主廠房一樣安全、集中、**運行。


  • 產品名稱:粉塵防爆電氣控制柜

    規格型號:BXK51

    防爆等級:ExtDA21 IP65 T80°C/ExtDA22 IP65 T80°C/ExtbIIIB T80°C Db/ExtbIIIC T80°C Db

    產品特點:

    1、外殼由冷軋鋼板折或304不銹鋼彎焊接而成或鋁合金壓鑄成型。

    2、產品內部可裝檢測儀表,顯示儀表,低壓電器,變頻器、軟啟動器或計算機控制系統,可作為中央信號處理系統及中央控制系統

    3、面板可以安裝防爆指示燈、防爆按鈕,觸摸屏和斷路器操作手柄

    4、可根據客戶需要做成單層門或者雙層門結構

    5、可根據客戶戶內或者戶外使用場所要求適配防雨棚

    6、內部安裝大功率變頻器可以在粉塵防爆箱側部安裝防爆機柜空調,滿足防爆箱內部的變頻器等元器件運行在適宜溫度范圍

    7、箱體安裝有非鎧裝防爆格蘭,根據客戶要求可以安裝帶內絲防爆格蘭,滿足現場鋼管布線。
