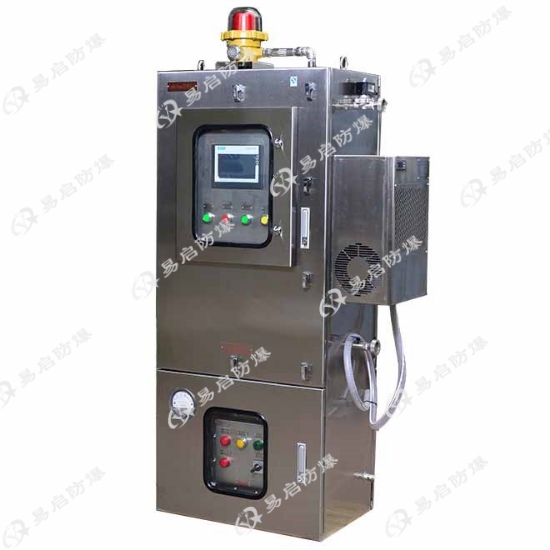

上下腔防爆正壓柜

  • 廠家直銷

  • 質量保證

  • 誠信經營

  • 無憂售后

Ex pxb IIC T6 Gb / Ex tD A21 IP66 雙認證,上下分腔設計,上腔 50~400 Pa 正壓守護,下腔可任意裝配 PLC、變頻器、UPS 等大功率元件,免隔爆外殼、免復雜布線,即裝即用。

服務熱線400-0377-080
1873-6619-221
  • 上下腔防爆正壓柜

    ——“上腔控氣、下腔裝電”,讓普通元件在 1 區、2 區也能安全運行


    Ex pxb IIC T6 Gb / Ex tD A21 IP66 雙認證,上下分腔設計,上腔 50~400 Pa 正壓守護,下腔可任意裝配 PLC、變頻器、UPS 等大功率元件,免隔爆外殼、免復雜布線,即裝即用。


    一、產品定義

    上下腔防爆正壓柜(又稱上下式防爆正壓柜、PXK 系列)將柜體劃分為上下兩個**腔體:

    ? 上腔:正壓主腔,持續通入潔凈空氣或氮氣,維持 50~400 Pa 微正壓,阻止外部**性氣體或粉塵進入,內部可安裝普通配電元件;

    ? 下腔:副腔,安裝正壓控制系統、**模塊、進出線端子及用戶電纜,與上腔通過密封隔板和氣道隔離,維護互不干擾。

    整機依據 GB3836.5、IEC60079-2 設計,適用于 Zone 1、Zone 2 及 20/21/22 區 。


    二、結構與功能亮點

    1. 上下分區,布局合理

       ? 上腔集中裝載大功率變頻器、軟啟動器、斷路器、PLC 等;

       ? 下腔**布置氣路、自控元件和電纜,避免交叉干擾,方便檢修 。


    2. 智能正壓控制

       ? 預吹掃 5 倍腔體容積 → 建立 150~900 Pa 運行壓力 → 實時補氣/排氣;

       ? 差壓 <50 Pa 自動斷電,>1000 Pa 自動泄壓,門開斷電,多重聯鎖 。


    3. 高防護殼體

       ? 2 mm 冷軋鋼或 304/316L 不銹鋼,表面拋丸噴塑;

       ? IP65/IP66,WF2/C5-M 防腐,鹽霧 1000 h 無銹;

       ? 雙層門 + 鋼化玻璃視窗,免開蓋即可觀察儀表 。


    4. 大功率散熱

       ? 持續通風型:氣流帶走熱量,適合 630 kW 變頻器;

       ? 泄漏補償型:密封優、耗氣低 ≤1 m3/h;

       ? 可選防爆空調或熱交換器,-40 ℃~+60 ℃ 全工況 。


    5. 模塊化定制

       ? 額定電壓:AC 220/380/415/660 V;電流 100 A~1000 A;

       ? 可集成 UPS、ATS、觸摸屏、遠程 4G/RS485 通訊;

       ? 落地、壁掛、琴臺式、戶外雨棚式任意選型 。


    三、技術參數(典型型號 BXPK-SX-630)


    | 項目 | 參數 |

    |---|---|

    | 防爆標志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

    | 額定電壓 | AC 380 V(可定制 220/415/660 V) |

    | 額定電流 | 630 A(** 1000 A) |

    | 運行正壓 | 150~900 Pa(>900 Pa 自動排氣,<150 Pa 自動補氣) |

    | 臨界正壓 | <50 Pa 自動斷電,>1000 Pa 自動泄壓 |

    | 氣源 | 0.2~1.0 MPa 潔凈空氣或氮氣,流量 ≥10 m3/h |

    | 工作溫度 | -20 ℃~+40 ℃(-40 ℃~+60 ℃ 定制) |

    | 防護等級 | IP66 |

    | 殼體材質 | 304 不銹鋼(可選碳鋼) |

    | 外形尺寸 | 800×600×2200 mm(可按圖非標) |

    | 安裝方式 | 落地式(叉車孔 + 膨脹螺栓) |


    四、典型應用場景

    ? 石油化工:煉油催化裂化主風機、加氫循環氫壓縮機 500 kW 變頻柜 ;

    ? 天然氣:LNG 接收站**外輸泵、門站 SCADA 控制中心;

    ? 煤化工:煤氣化爐鎖斗循環泵 400 kW 軟啟動器;

    ? 制藥/食品:潔凈區恒溫恒濕空調 PLC 柜、粉塵環境下的包裝線;

    ? 海洋平臺:鉆井泥漿泵 VFD、海水提升泵配電;

    ? 軍工**:導彈發射井指揮系統、艦船**庫 UPS 柜 。


    五、安裝與維護

    1. 安裝:預埋基礎→叉車就位→膨脹螺栓固定→接氣源→電纜溝進線→接地→24 h 內完成投運;

    2. 維護:季度檢查密封圈、差壓傳感器、泄壓閥;年度復測絕緣、隔爆面、氣源過濾器。


    六、認證與服務

    ? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件;

    ? 7×24 h 遠程診斷,48 h 現場響應,10 年備件共享倉。


    上下腔防爆正壓柜用“上腔正氣、下腔電器”的雙腔設計,把普通電氣元件裝進一臺會呼吸的鋼鐵保險箱,讓 1 區、2 區及 21/22 區的大功率控制從此安全、散熱、維護一步到位。


  • 產品名稱:正壓型防爆電氣控制柜

    規格型號:BXPK

    防爆等級:Ex d ib px IIB T4  Gb,Ex d i bpx IIC T4 Gb

    產品特點:

    1. 箱體采用上下分腔結構,上腔為正壓腔,內裝用戶所需的電器元件和防爆必須的檢壓傳感系統、通風布氣系統、氣壓調節系統;下腔為輔腔,面板裝正壓控制系統防爆箱,防爆電源自切換系統、防爆**系統、防爆壓力顯示系統

    2. 箱體有進出氣源連接口,

    3. 箱體內部有發熱量大的原件,如大功率變頻器或者制動電阻等,側面可以安裝防爆機柜空調,用來降低正壓腔的溫度,滿足內部元器件工作在適宜的溫度

    4. 具有開機前自動換氣、換氣延時、自動補氣、自動控制正壓范圍的運行功能。

    5. 操作使用簡單方便,換氣結束即進去正壓運行狀態。

    6. 具有正壓保護(上、下限)、聲光**、正壓臨界下限自動斷電、開門斷電、緊急手動斷電等安全連鎖保護功能。

    7. 產品采用**鋼板折疊焊接成型,前門上下腔均可以打開操作;

    8. 材質為冷軋鋼板或不銹鋼材質。
