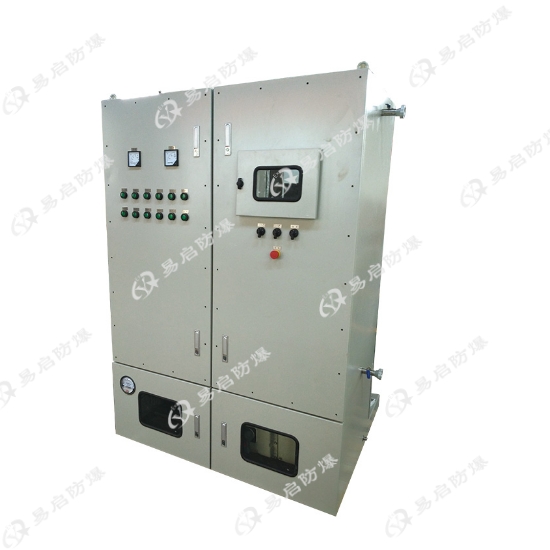

左右腔防爆正壓柜

左右腔防爆正壓柜

——“雙腔雙保險”，把 1 區、2 區變成安全的“潔凈小室”

左腔正壓、右腔受控，兩腔聯動，持續微正壓 50~400 Pa，讓 PLC、變頻器、大功率 UPS 等非防爆元件無需昂貴隔爆外殼即可在**環境中“*奔”運行。

一、產品定位

左右腔防爆正壓柜（Ex pxb IIC T6 Gb / Ex tD A21 IP66）采用“左右分腔”結構：

? 左腔（正壓腔）——持續注入潔凈空氣 / 氮?dú)?，維持 ≥50 Pa；

? 右腔（受控腔）——安裝用戶所有普通電氣元件，通過微孔氣道與左腔互通，同樣保持正壓。

該設計使柜體既具備正壓防爆的“介質隔離”優勢，又通過雙腔隔離實現散熱、布線、維護互不干擾，適用于 Zone 1/2 及 20/21/22 區。

二、核心結構

1. 殼體：2 mm 冷軋鋼板或 304/316L 不銹鋼一體折彎焊接，表面拋丸噴塑；雙層門，前門視窗可觀察儀表。

2. 密封：發泡硅膠 + 迷宮止口，IP66/WF2，鹽霧 1000 h 無紅銹。

3. 氣路：左腔底部 DN25 不銹鋼進氣閥，頂部自動排氣閥；右腔頂部微孔氣道與左腔連通，形成“呼吸式”穩壓。

4. 正壓控制：智能 PLC + 差壓變送器，實時 0.1 s 采樣；LCD 中文屏顯示壓力、流量、**。

5. 安全聯鎖：

   - 開門即斷電 + 手動泄壓；

   - 低壓 50 Pa **，35 Pa 延時 5 s 自動斷電；

   - 超壓 400 Pa 自動排氣。

三、技術參數（典型型號 BXPK-L/R-800）

| 項目 | 參數 |

|---|---|

| 防爆標志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 額定電壓/電流 | AC 380/415/660 V；≤1000 A（可定制 2500 A） |

| 氣源 | 0.2~0.8 MPa 潔凈空氣 / N?；流量 5~15 m3/h |

| 維持壓力 | 50~400 Pa（出廠設定 150 Pa） |

| 工作溫度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |

| 外形尺寸 | 800×600×2200 mm（左右雙腔，可并柜） |

| 防護等級 | IP66；防腐 WF2 |

| 散熱方式 | 持續通風散熱，可選防爆空調 + 熱交換器 |

| 重量 | 300~650 kg（視配置） |

四、運行模式

? 持續吹掃型：大發熱量變頻器**，散熱效率 ≈ 風冷；

? 泄漏補償型：密封極佳，耗氣量 ≤1 m3/h，適用于氣源緊張場合；

? 混合模式：PLC 自動切換，節能 30 %。

五、功能擴展

? 內置 UPS、雙電源 ATS、630 kW 變頻器；

? 化學過濾器（活性炭/分子篩）過濾進氣，耐 H?S、Cl?；

? 防爆空調一體集成，解決高溫沙漠或海上平臺散熱；

? 多點并柜，形成中央控制室；

? 4G/以太網遠程監控，小程序查看壓力曲線、故障日志。

六、典型應用場景

? 石油化工：催化裂化主風機 500 kW 變頻柜、加氫裂化循環氫壓縮機控制柜 ；

? 天然氣：LNG 接收站**外輸泵、門站 SCADA 控制中心 ；

? 煤化工：煤氣化爐鎖斗循環泵 400 kW 軟啟動器 ；

? 制藥：潔凈區恒溫恒濕空調 PLC 柜、在線分析小屋 ；

? 海洋平臺：鉆井泥漿泵 VFD、海水提升泵配電 ；

? 軍工**：導彈發射井指揮系統、艦船**庫 UPS 柜 。

七、安裝與服務

? 現場僅需潔凈氣源、接地、電纜溝；24 h 完成就位-換氣-投運；

? 出廠附 FAT 報告、防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件；

? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享。

左右腔防爆正壓柜用“一股正氣”把普通電氣元件武裝成可在**場所安全運行的高可靠性系統——無需昂貴隔爆外殼，也能讓大功率控制與監測一步到位。
