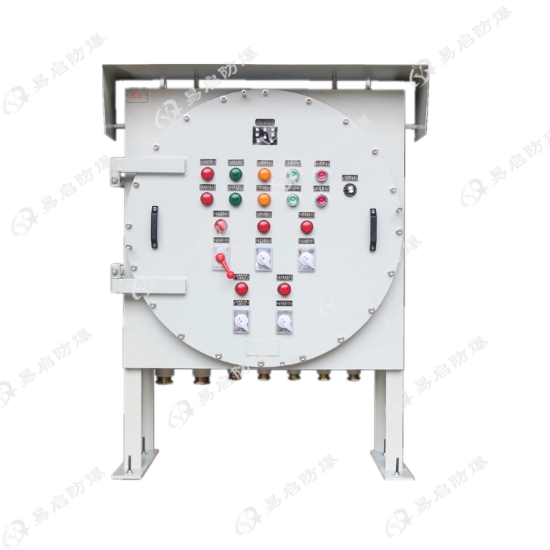

防爆變頻控制柜

BXK 系列防爆變頻控制柜

——“電機大腦”與“安全鎧甲”合二為一，為**危險區提供精準、節能、可靠的變頻驅動。

在 1 區、2 區及可燃粉塵 20/21/22 區內，實現 0.75 kW~630 kW 電機的無級調速、軟啟動、遠程監控，同時滿足隔爆、增安、正壓多重防爆需求。

一、產品定位

BXK 系列是按 GB3836.1-2021、GB3836.2、GB3836.3 及 IEC60079-0/-1/-7 設計制造的防爆變頻控制柜，內部可集成變頻器、PLC、斷路器、熱繼電器、儀表、通訊模塊等；通過隔爆、增安或正壓復合型防爆技術，為泵、風機、壓縮機、皮帶機、攪拌機等設備在**性氣體或粉塵環境中提供安全、節能的轉速控制。

二、核心技術亮點

1. 權威多重防爆

   ? 防爆標志：Ex d e ib mb px IIC T4/T5/T6 Gb / DIP A21 TA T80 ℃

   ? 結構形式：隔爆主腔 + 增安接線腔 + 可選正壓吹掃，三冗余安全。

2. 寬功率、寬電壓

   ? 單機功率 0.75 kW~630 kW，電壓 220 V / 380 V / 460 V / 660 V / 690 V；

   ? 內置交流/直流電抗器，THDi < 5 %，滿足電網質量要求。

3. 智能控制

   ? 標配矢量變頻器，支持 V/F、開環矢量、閉環矢量；

   ? 7 寸本安觸摸屏 + 遠程 IoT 模塊（4G/以太網），實現手機小程序啟停、曲線記錄、故障推送；

   ? 多泵輪換、PID 恒壓、恒流量、恒扭矩、多段速等工藝包一鍵調用。

4. 環境適應性

   ? 工作溫度 -40 ℃ ~ +60 ℃，可選 C5-M 防腐涂層或 304/316L 不銹鋼殼體；

   ? 防護等級 IP54/IP55/IP65/IP66，WF1/WF2 防腐可選；

   ? 內置 50 kA 短路分斷能力斷路器，抗震 5 g，滿足車載、船用、海上平臺要求。

5. 模塊化維護

   ? 前門 180° 鉸鏈 + 抽屜式變頻器，5 min 完成模塊更換；

   ? **散熱通道，風機免工具快拆；

   ? 支持不停機更換風扇、濾網、接線端子。

三、技術規格（典型型號 BXK-75Ex-VFD）

| 項目 | 參數 |

|---|---|

| 適配電機功率 | 75 kW |

| 額定輸出電流 | 150 A |

| 輸入電壓 | AC 380 V±15 % 50/60 Hz |

| 過載能力 | 150 % 60 s；180 % 3 s |

| 控制方式 | 開環矢量 / 閉環矢量 / V/F |

| 通訊接口 | RS485 Modbus-RTU、Profinet、Ethernet、4G |

| 防爆標志 | Ex d e ib mb px IIC T4 Gb |

| 防護等級 | IP65 |

| 防腐等級 | WF2 |

| 外形尺寸 | 1200×600×1800 mm（可定制） |

| 重量 | 450 kg |

四、結構配置

? 內裝元件：變頻器、塑殼斷路器、交流接觸器、熱繼電器、電流互感器、電壓表、電流表、急停按鈕、指示燈、照明燈、插座、PLC、I/O 模塊；

? 進出線方式：上進上出 / 下進下出 / 側進側出，支持鎧裝或防爆軟管；

? 散熱方案：強制風冷 + 熱管散熱器 + 外置空調冷卻（>110 kW 可選）。

五、典型應用場景

? 石油化工：煉油加氫裂化循環氫壓縮機、催化主風機變頻節能改造

? 精細化工：溶劑反應釜攪拌器、防爆離心泵恒壓供水

? 儲運碼頭：成品油裝船泵、LNG 接收站 BOG 壓縮機

? 礦山隧道：井下主通風機、瓦斯抽采泵

? 海洋平臺：海水提升泵、消防泵、鉆機泥漿泵

? 市政環保：污水廠曝氣鼓風機、垃圾滲濾液提升泵

六、選型與服務

? 提供功率、電壓、區域等級、負載類型 4 項參數即可 2 h 出圖；

? 工廠預調試，整機 FAT 報告隨貨同行；

? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享倉。

BXK 系列防爆變頻控制柜讓“危險區電機”也能享受“安全區智能”——既防爆又節能，既遠程又可定制，一次安裝，十年無憂。
