防爆軟啟動控制柜

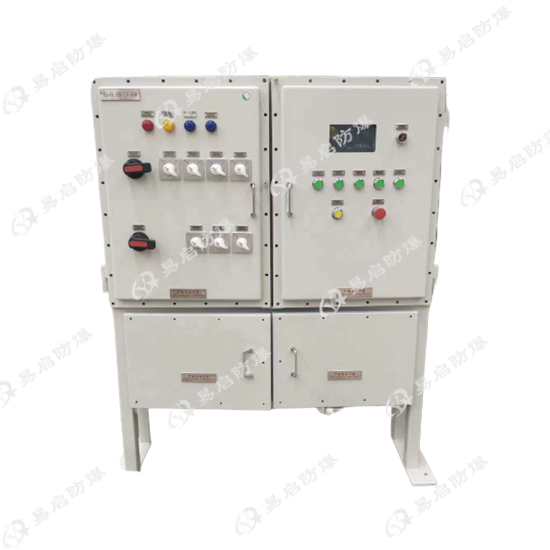

BXK系列防爆軟啟動控制柜

——讓“重載電機”在0~600 kW內，于1區、2區也能“軟起軟停、零沖擊、零火花”

Ex d IIC T6 隔爆外殼 + 軟啟動器/在線式變頻器一體化設計，集限流、旁路、保護、通訊于一體，30 s 完成現場調試，10 年免大修。

一、產品定位

BXK 系列防爆軟啟動控制柜是專為**性氣體及粉塵危險場所（Zone 1/2、20/21/22）設計的大功率電機軟啟動與軟停止成套設備。它將隔爆主腔、增安接線腔、軟啟動器（或在線式變頻器）、真空接觸器、旁路接觸器、綜合保護單元、遠控接口等高度集成，解決傳統直接啟動帶來的“機械沖擊、電網沖擊、防爆風險”三大痛點。

二、核心優勢

1. 權威多重防爆

   ? 防爆標志：Ex d e ib mb IIC T6 Gb / Ex tD A21 IP66 T80 ℃

   ? 隔爆主腔 + 增安接線腔 + 可選正壓補償，三重安全冗余 。

2. 超寬功率覆蓋

   ? 單機功率：7.5 kW~630 kW，電壓 220/380/415/660/690 V；

   ? 內置晶閘管軟啟動 + 真空旁路，啟動電流 1.5~4 倍可調，啟動轉矩平滑無級。

3. 軟起/軟停/限流/泵控四種模式

   ? 泵控：消除水錘，適用于長輸管線、消防泵；

   ? 限流：降低變壓器沖擊，適用于大功率離心機、壓縮機；

   ? 軟停：防止皮帶機、刮板機逆轉；

   ? 旁路：?jiǎn)?dòng)完成后自動切至旁路運行，零諧波、零損耗。

4. 全工況環境適應

   ? 工作溫度：-40 ℃~+60 ℃；

   ? 防護等級：IP54/IP55/IP65/IP66；

   ? 防腐等級：WF1/WF2，可選 304/316L 不銹鋼殼體 。

5. 智能保護與通訊

   ? 過載、過流、斷相、堵轉、欠壓、過壓、接地、漏電八重保護；

   ? 7 寸本安觸摸屏實時顯示電流、電壓、功率、溫度曲線；

   ? RS485/Modbus-RTU、Profinet、4G 無線云端監控，支持手機小程序遠程啟停、故障推送 。

三、技術規格（典型型號 BXK-132Ex-SS）

| 項目 | 參數 |

|---|---|

| 適配電機功率 | 132 kW |

| 額定電壓 | AC 380 V ±15 % |

| 額定電流 | 250 A |

| 啟動電流倍數 | 1.5~4 倍可調 |

| 啟動時間 | 1~60 s 連續可調 |

| 旁路切換 | 真空接觸器零飛弧 |

| 防爆標志 | Ex d e ib mb IIC T6 Gb |

| 防護等級 | IP66 |

| 防腐等級 | WF2 |

| 殼體材質 | Q235 碳鋼噴塑（可選不銹鋼） |

| 外形尺寸 | 1000 × 600 × 1800 mm（可定制） |

| 重量 | ≈ 400 kg |

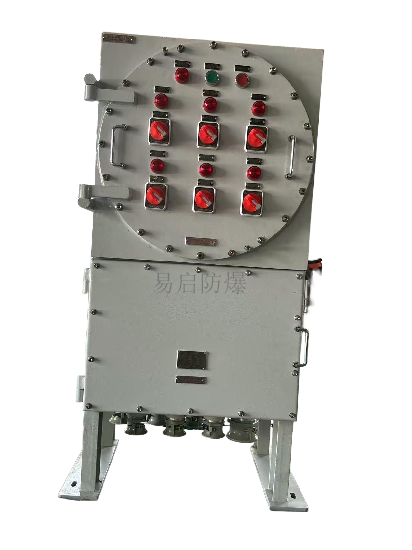

四、結構形式

? 立柜式：落地安裝，正面開門維護；

? 壁掛式：空間受限場所，厚度 ≤ 400 mm；

? 移動式：叉車門、吊環，礦山、檢修現場快速轉場；

? 分體式：軟啟動器置于隔爆箱，旁路接觸器外置，節省成本。

五、典型應用場景

? 石油化工：煉油常減壓裝置塔底泵、催化主風機

? 天然氣：長輸管線分輸站、LNG 接收站**外輸泵

? 煤化工：煤氣化鎖斗循環泵、甲醇合成壓縮機

? 礦山井下：主排水泵、通風機、皮帶機

? 海洋平臺：海水提升泵、消防泵、鉆井泥漿泵

? 市政消防：地下管廊、隧道消防泵組

六、快速調試與維護

? 出廠已完成軟啟動參數預設，現場只需設置電機額定電流即可投運；

? 抽屜式晶閘管模塊，10 min 在線更換；

? 7×24 h 遠程診斷，48 h 現場響應，10 年備品共享倉。

BXK 系列防爆軟啟動控制柜把“重載電機的溫柔啟動”裝進一只經過 Ex d 認證的鋼鐵保險箱，讓危險區的每一次啟動都安全、平穩、節能、可遠程。
