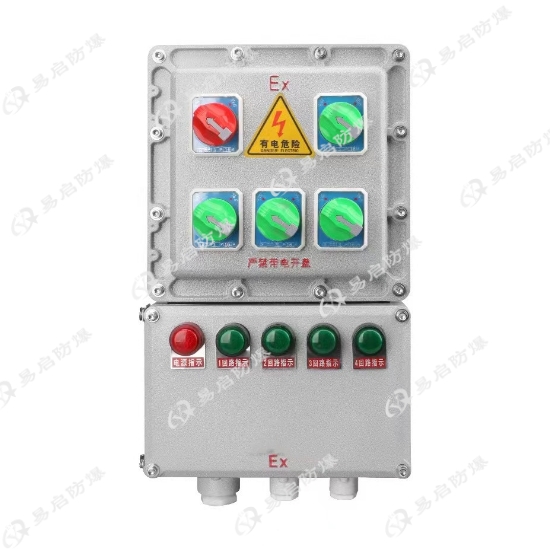

防爆照明配電箱

防爆照明配電箱

——“點亮危險區”的一站式安全電源管家

Ex d e 復合防爆、IP66 全防護、單三相 220/380 V 通用，把燈具、插座、應急照明的配電、控制、保護全部裝進一只防爆箱，即掛即用。

一、產品定義

防爆照明配電箱是專為**性氣體 1 區、2 區及可燃性粉塵 20/21/22 區設計的末端電源分配設備，用于安全地向防爆燈、投光燈、應急燈、檢修插座等負載提供過載、短路、漏電保護，并可實現就地或遠程開關控制、定時、消防強啟等功能。

二、核心優勢

1. 權威多重防爆

   ? 防爆標志：Ex d e IIC T6 Gb / Ex tD A21 IP66 T80 ℃

   ? 隔爆主腔 + 增安接線腔，雙重結構，零火花外逸。

2. 殼體堅固、全防護

   ? 材質：ZL102 壓鑄鋁合金（標配），可選 304/316L 不銹鋼或**工程塑料；

   ? 防護等級：IP66，WF2 防腐，鹽霧 1000 h 無紅銹；

   ? 凹凸止口 + 硅橡膠密封條，防水、防塵、防紫外線。

3. 靈活電源與回路

   ? 額定電壓：AC 220 V/380 V，DC 24/110 V；

   ? 額定電流：16 A、32 A、63 A、100 A、160 A、250 A 多規格；

   ? 1~12 路輸出，每路可配小型斷路器、微型漏電斷路器、熔斷器。

4. 智能控制接口

   ? 外置防爆按鈕、旋鈕、指示燈，實現就地開關；

   ? 預留消防強啟或無源觸點，與 FAS、DCS 聯動；

   ? 可選時控開關、光控、人體紅外，實現節能照明。

5. 安裝便捷

   ? 掛墻、立柱、支架三種安裝方式，隨機配不銹鋼外露緊固件；

   ? 進出線口：G1/2″~G2″ 螺紋或防爆格蘭頭，支持鎧裝/非鎧裝電纜。

三、技術規格（典型型號 BXM(D)-63/4K）

| 項目 | 參數 |

|---|---|

| 防爆標志 | Ex d e IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 額定電壓 | AC 220/380 V |

| 額定電流 | 63 A |

| 輸出回路 | 4 路（1P+N 或 3P+N 可選） |

| 防護等級 | IP66 |

| 防腐等級 | WF2 |

| 外殼材質 | 鋁合金（可選不銹鋼） |

| 安裝方式 | 掛墻 / 立柱 |

| 重量 | 10~18 kg（視回路數） |

四、功能擴展

? 內置應急電池切換，市電失電自動點亮應急燈；

? 帶防爆插座回路，供檢修用電；

? 帶浪涌保護器 SPD，防雷擊感應過電壓；

? 低溫 -40 ℃ 硅橡膠密封圈，高溫 +120 ℃ 氟橡膠密封圈。

五、典型應用場景

? 石油化工：裝置區、管廊、罐區防爆照明配電；

? 天然氣：門站、閥室、LNG 接收站道路及平臺照明；

? 煤化工：煤倉、皮帶棧橋、裝卸區域防爆照明；

? 港口碼頭：油氣化工碼頭高桿燈、投光燈配電；

? 軍工設施：**庫、洞庫、艦船甲板照明；

? 市政隧道：含瓦斯、粉塵的城市地下管廊。

六、安裝與維護

1. 安裝步驟

   ① 掛墻或立柱固定 → ② 穿電纜 → ③ 套防爆格蘭 → ④ 接線 → ⑤ 合蓋通電。

2. 維護周期

   ? 每季度檢查密封圈、隔爆面、接地連續性；

   ? 每年復測絕緣電阻、更換老化密封條。

七、認證與服務

? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件；

? 7×24 h 遠程診斷，48 h 現場響應，10 年備品共享。

防爆照明配電箱把“危險區的燈光開關”裝進一只通過 Ex d 認證的鋼鐵保險箱，讓每一盞防爆燈都能安全、可靠、智能地準時亮起。
