隔爆型防爆小屋

隔爆型防爆小屋

——“把危險關進門里”的工業級可移動安全堡壘

Ex d IIC T4 Gb 認證，90 min 耐火極限，2 – 10 m 模塊化拼裝，為 1 區、2 區、21/22 區提供“拎包即用”的監控、分析、指揮或配電空間。

一、產品定義

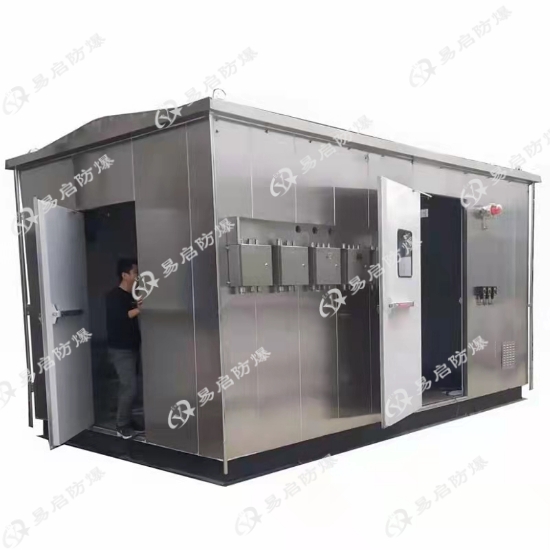

隔爆型防爆小屋（Explosion-proof Shelter）是一種以“隔爆外殼”為核心原理的預制式鋼結構建筑。它把潛在的**源（配電柜、分析儀、PLC 等）整體裝入能承受內部**壓力而不損壞的**度殼體內，并通過隔爆接合面將火焰和高溫氣體冷卻到安全溫度后外逸，從而保護外部危險環境。

二、設計標準

? 防爆標志：Ex d e IIC T4 Gb / Ex tD A21 IP65 T80 ℃

? 設計規范：GB 3836.1-2021、GB 3836.2-2021、GB 50058、IEC 60079-0/-1/-2、API 500

? 耐火等級：90 min（可定制 120 min）

? 防護等級：IP65（可選 IP66）

? 抗爆壓力：≥ 1.0 MPa（經第三方 CNAS 實驗驗證）

三、核心結構

| 模塊 | 說明 |

|---|---|

| 主體骨架 | 10#–20# 槽鋼焊接框架，整體吊環，叉車孔 |

| 墻體 | 外板 2 mm 304/碳鋼噴塑，中間 100 mm 阻燃巖棉，內板鍍鋅沖孔板 |

| 屋頂 | 4 % 單坡/雙坡，防雨檐 + 泄壓口，可選防爆空調室外機平臺 |

| 地板 | 3 mm 花紋防滑鋼板，防靜電接地銅排 |

| 門 | 單/雙開隔爆門，外開逃生鎖 + 防爆觀察窗 |

| 窗 | 雙層防爆玻璃，內置百葉，可加裝遮陽簾 |

四、功能配置（可按需增減）

? 配電：防爆配電柜、UPS、ATS、母線槽，電流至 630 A

? 環境：防爆空調、**機、新風過濾（99 % PM2.5）

? 監控：可燃/有**體探頭、溫濕度、煙感、聲光**

? 通訊：防爆電話、5G 路由、光纖終端盒

? 消防：七氟丙烷/干粉自動滅火系統，手動啟動按鈕

? 照明：LED 防爆燈 + 應急燈，照度 ≥ 300 lx

五、技術參數（標準 3 m×2.5 m×2.7 m 單元）

| 項目 | 數值 |

|---|---|

| 外形尺寸 | 3000×2500×2700 mm（可 2–10 m 任意組合） |

| 室內凈高 | 2.3 m |

| 抗風壓 | 1.5 kN/m2（12 級臺風） |

| 工作溫度 | -40 ℃ ~ +60 ℃ |

| 相對濕度 | ≤ 95 %RH |

| 重量 | 3.5 t（含內部設備） |

| 吊裝方式 | 四點吊耳，叉車雙孔 |

六、典型應用場景

? 石油化工：煉油、加氫、裂化裝置在線色譜/質譜分析室

? 天然氣：長輸管線閥室、LNG 接收站遠程監控站

? 制藥：原料藥車間 VOCs/COD 在線監測小屋

? 電力：GIS 室、變電站防爆配電間

? 軍工：**庫、推進劑廠房應急指揮室

? 海上平臺：鉆臺、生活樓、應急避難艙

七、安裝與運維

1. 安裝：工廠預裝 → 公路/海運 → 現場吊放 → 接電通氣 → 2 小時調試完成

2. 驗收：第三方防爆檢測 + 消防備案****

3. 運維：每季度檢查隔爆面、密封條；年度校準傳感器、滅火系統

八、認證與服務

? 防爆合格證、消防型式檢驗、CE、ATEX、IECEx 全套文件

? 7×24 h 遠程診斷，48 h 現場響應，10 年結構質保

隔爆型防爆小屋用一只“會呼吸的鋼鐵盒子”把**危險區變成安全操作間——吊裝到位即可工作，是工業現場*可靠、*靈活的“移動安全堡壘”。
