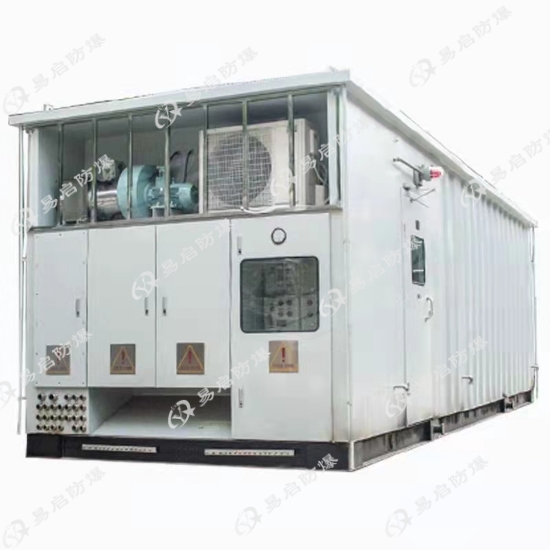

正壓型防爆小屋

正壓型防爆小屋

——用“正氣”把危險擋在門外，為 1 區、2 區、21/22 區提供“拎包即用”的安全空間

持續 50–900 Pa 微正壓，Ex pxb IIC T6 Gb 認證，可讓普通配電、PLC、分析儀直接上柜，2 h 吊裝就位，10 年免大修。

一、產品定義

正壓型防爆小屋（Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃）是一種采用“正壓通風/補償”隔離點燃源的預制式安全建筑。通過持續向密封艙內注入潔凈空氣或惰性氣體，使艙內氣壓始終高于外部 50 Pa 以上，從而阻止可燃?xì)怏w、粉塵進入，允許內部安裝非防爆設備，廣泛用于石化、燃?xì)?、煤礦、制藥、軍工等高危區域。

二、工作原理

1. 預換氣：開機 5–30 min 內以 5–10 倍體積風量完成換氣，確保內部可燃?xì)怏w濃度 <25 % LEL。

2. 運行階段：PLC 實時調節進/排氣閥，維持 150–900 Pa；差壓 <50 Pa **，<30 Pa 延時 5 s 切斷主電源。

3. 緊急泄壓：頂部爆破片或安全閥在 >1000 Pa 時瞬間泄壓，保障結構安全。

三、核心結構與配置

| 模塊 | 說明 |

|---|---|

| 主體框架 | 10#–20# 槽鋼焊接，整體叉車孔、吊環，抗爆壓力 ≥1 MPa |

| 墻體 | 外板 2 mm 304/碳鋼噴塑 + 100 mm 阻燃巖棉 + 內板鍍鋅沖孔板，阻燃、隔熱、防靜電 |

| 屋頂 | 4 % 單坡/雙坡，泄壓口 + 防爆空調外機平臺 |

| 正壓系統 | 防爆風機、初/中/**過濾器、電加熱/冷卻盤管，風量 300–1500 m3/h |

| 電氣 | 防爆配電箱、UPS、ATS、防爆照明、防爆插座 |

| 監控 | 可燃/有**體探頭、溫濕度、煙感、聲光** |

| 通訊 | 5G 路由、光纖終端盒、防爆電話 |

| 消防 | 七氟丙烷/干粉自動滅火，手動啟動按鈕 |

四、技術規格（標準 3 m×2.5 m×2.7 m 單元）

| 項目 | 數值 |

|---|---|

| 防爆標志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 正壓范圍 | 運行 150–900 Pa；** 50 Pa；切斷 30 Pa |

| 氣源 | 0.2–1.0 MPa 潔凈空氣/N?，流量 5–15 m3/h |

| 工作溫度 | -40 ℃ ~ +60 ℃ |

| 耐火極限 | 90 min（可定制 120 min） |

| 抗風壓 | 1.5 kN/m2（12 級臺風） |

| 重量 | 3.5 t（含內部設備） |

| 吊裝方式 | 四點吊耳 + 叉車雙孔 |

五、典型應用場景

? 石油化工：在線色譜/質譜分析小屋

? 天然氣：LNG 接收站遠程監控站

? 制藥：潔凈區 VOCs 監測小屋

? 煤礦：瓦斯抽采泵站控制室

? 軍工：**庫、推進劑廠房應急指揮室

? 海上平臺：鉆臺、生活樓、應急避難艙

六、安裝與運維

1. 安裝：工廠預裝 → 公路/海運 → 現場吊放 → 接電通氣 → 2 h 調試完成。

2. 驗收：第三方防爆檢測 + 消防備案****。

3. 運維：每季度檢查過濾器、差壓傳感器；年度校準傳感器、滅火系統。

七、認證與服務

防爆合格證、消防型式檢驗、CE、ATEX、IECEx 全套文件；7×24 h 遠程診斷，48 h 現場響應，10 年結構質保。

正壓型防爆小屋用“一股正氣”把普通電氣設備武裝成可在**場所安全運行的“移動安全堡壘”——吊裝到位即可工作，無需昂貴隔爆元件，讓高?，F(xiàn)場瞬間擁有安全、舒適、智能的工作環境。
